Как задать акьюфер в Tempest VIEW 7.2 и визуализировать его в Result?

Последнее сообщение
Alex_Vak 24 5
Янв 19

Здравствуйте. Как мне задать акьюфер со свойствами:

Глубина     3000м

Проницаемость     10мД

Сжимаемость        0.00005 1/атм

Пористость            0.1 доли ед.

Внутренний радиус      1200м

Угол распространения  360 градусов

 Мощность     50м

 Начальное давление - уравновешено с пластовым

 Вязкость воды   -        та же, что и в модели



И визуализировать его.

Alex_Vak 24 5
Янв 19 #1

Alex_Vak пишет:

Здравствуйте. Как мне задать акьюфер со свойствами:

И визуализировать его.

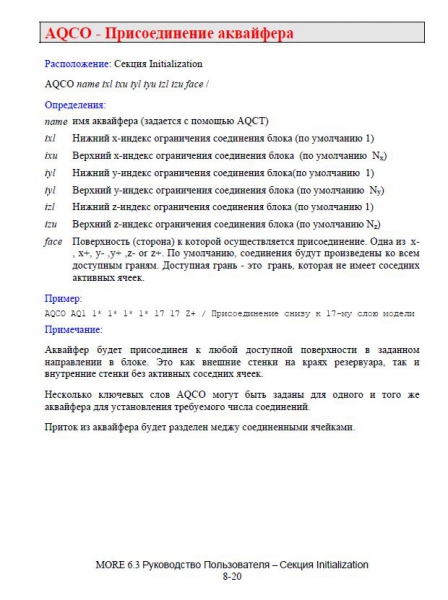

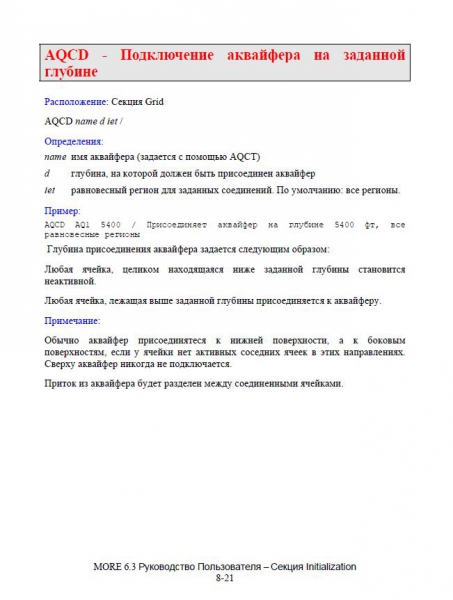

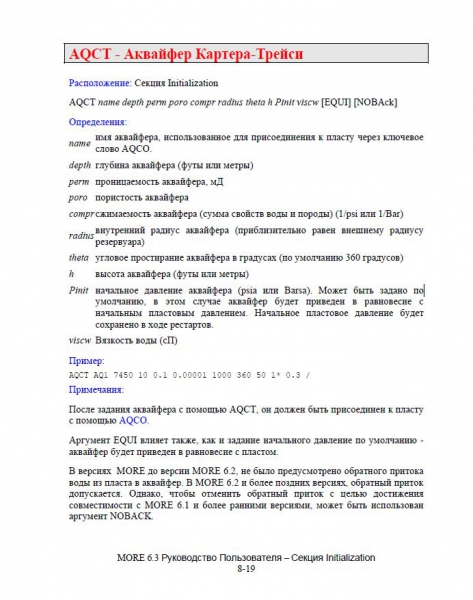

Вот что я нарыл в русском руководстве пользователя.



Что из этого мне использовать   для моей задачи и как мне потом визулизировать результвтаыт для аквифера?

Neptun 124 16
Фев 19 #2

Для визуализации аквифера в 3DView надо задать в секции RECU в слове STOR AQCO

VedMed 25 10
Фев 19 #3

В секции INIT после задания всех условий инициализации пишете:

AQCT AQ1(любое ваше имя) 3000 10 0.1 5E-5 1200(должен быть соразмерен с размером модели) 360 50 1* 0.3(вязкость воды из pvt)
AQCO AQ1(ваше имя из AQCT1 1 1 Y 1 Z X-
AQCO AQ1(
ваше имя из AQCT) X X 1 Y 1 Z X+
AQCO AQ1
(ваше имя из AQCT) 1 X 1 1 1 Z Y-
AQCO AQ1(ваше имя из AQCT) 1 X Y Y 1 Z Y+

где X Y Z - размерность модели по ячейкам (в случае прямоугольного грида). Если форма грида неправильная - нужно по аналогии прописать все грани.
С вашими исходными AQCD здесь не нужен.

P.S. только сейчас увидел, что мое кэпство весьма запоздало)

Alex_Vak 24 5
Фев 19 #4

VedMed пишет:

В секции INIT после задания всех условий инициализации пишете:

AQCT AQ1(любое ваше имя) 3000 10 0.1 5E-5 1200(должен быть соразмерен с размером модели) 360 50 1* 0.3(вязкость воды из pvt)
AQCO AQ1(ваше имя из AQCT1 1 1 Y 1 Z X-
AQCO AQ1(
ваше имя из AQCT) X X 1 Y 1 Z X+
AQCO AQ1
(ваше имя из AQCT) 1 X 1 1 1 Z Y-
AQCO AQ1(ваше имя из AQCT) 1 X Y Y 1 Z Y+

где X Y Z - размерность модели по ячейкам (в случае прямоугольного грида). Если форма грида неправильная - нужно по аналогии прописать все грани.
С вашими исходными AQCD здесь не нужен.

P.S. только сейчас увидел, что мое кэпство весьма запоздало)



Спасибо!
